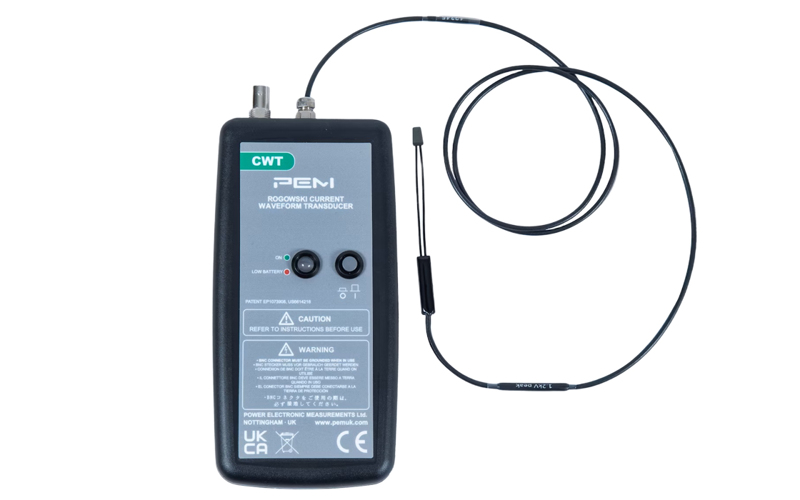

英国进口PEM CWTMini50HF柔性罗氏线圈是一种新型屏蔽夹式线圈，具有出色的外部电压抑制能力和 50MHz 带宽，采用周长为 100 毫米、横截面直径为 3.5 毫米的新型屏蔽夹式线圈。 该屏蔽提高了线圈暴露于快速 dV/dt 瞬变的电路中的电流测量性能;例如，在具有高阻断电压的半导体器件中测量快速电流瞬变时。CWTMini50HF 是一款宽带交流电流探头，具有固定的 0.5m BNC 输出，可连接大多数类型的示波器或数据采集设备。

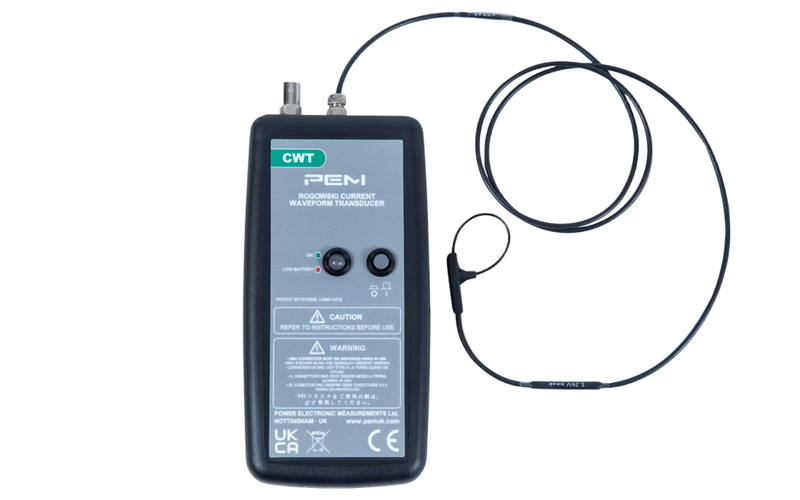

英国进口PEM CWTMini柔性罗氏线圈带有小线圈的宽带交流电流探头，甚至可以在电路中最难以触及的部分进行测量。CWTMini 在线圈周围有一个小夹子和宽带宽，使其可用于从电源频率和谐波电流分析到测量长持续时间脉冲的各种应用。小线圈提供两种绝缘电压：峰值 2kV，横截面直径为 3.5mm，峰值为 5kV，直径为 4.5mm。
一、主要特点
1. 一种新型静电屏蔽罗氏线圈 - 对快速本地 dV/dt 瞬变或 50/60Hz 大电压的干扰具有出色的抗扰度。
2. 宽工作温度 -40°C 至 +125°C。
3.（-3dB） 带宽高达 50MHz。
4. 上升时间 12.5ns（100mm 线圈用）。
5. 额定电流从 30A pk 到 30kA pk。
6. 标准线圈长度（周长）为 100 毫米或 200 毫米。
7. 3.5mm 横截面直径的薄线圈用于 2kV pk 绝缘，4.5mm 用于 5kV pk 线圈。
二、产品应用
1. 半导体开关波形（器件损耗）。
2. 电力电子电路中的开关电流波形，例如：
3. 小至 TO-247 的 MOSFET 或 IGBT 器件。测量半导体中的功率损耗。
4. 监控小型电感器、电容器、缓冲电路等中的电流
5. 在存在大直流电流的情况下测量小交流电流（例如监测电容器纹波）。
6. 电源转换器开发和诊断。
7. 测量射频应用中的高频正弦电流、脉冲电流或瞬态电流。
三、标准与合规性
1. CE 标志
2. 符合 EMC EN61326-1
3. 符合 IEC 61010-1;IEC 61010-2-032 标准
4. PEM Ltd 已通过 ISO9001：2015 标准认证
5. 专利产品
四、产品尺寸
五、CWT Mini/CWT MiniHF罗氏线圈【旧型号】技术参数
1. 可根据要求提供高于30kA峰值电流。
2.“噪声”是内部产生的积分器噪声，它主要与LF(-3dB)带宽的频率相同。
3. 高频（-3dB)值针对2.5m电缆。
| 型号 | 灵敏度 (mV/A) | 峰值电流 (A) | 峰值di/dt (kA/μs) | 噪声 (mVp-p) | 衰减 (%/ms) | 低频带宽 (-3dB)Hz | 高频带宽 (-3dB)MHz | |
| CWTMini50HF系列 | 100mm线圈 | 200mm线圈 | ||||||
| CWTMini50HF/015 | 200 | 30 | 2.0 | 20 | 85 | 150 | 50 | 36 |
| CWTMini50HF/03 | 100 | 60 | 4.0 | 18 | 78 | 100 | 50 | 36 |
| CWTMini50HF/06 | 50 | 120 | 8.0 | 12 | 70 | 75 | 50 | 36 |
| CWTMini50HF/1 | 20 | 300 | 20 | 10 | 53 | 50 | 50 | 36 |
| CWTMini50HF/3 | 10 | 600 | 40 | 15 | 11 | 12 | 50 | 36 |
| CWTMini50HF/6 | 5.0 | 1.2K | 80 | 15 | 5.5 | 6.0 | 50 | 36 |
| CWTMini50HF/15 | 2.0 | 3.0K | 80 | 12 | 2.8 | 3.0 | 50 | 36 |
| CWTMini50HF/30 | 1.0 | 6.0K | 100 | 12 | 1.5 | 1.5 | 50 | 36 |
| CWTMini50HF/60 | 0.5 | 12.0K | 100 | 10 | 1.0 | 1.0 | 50 | 36 |
| CWTMini50HF/150 | 0.2 | 30.0K | 100 | 8.0 | 1.0 | 1.0 | 50 | 36 |
| CWTMini系列 | ||||||||
| CWTMini/03 | 100 | 60 | 1.0 | 15 | 6.6 | 7.0 | 10 | 5.0 |
| CWTMini/06 | 50 | 120 | 2.0 | 15 | 4.8 | 5.0 | 10 | 5.0 |
| CWTMini/1 | 20 | 300 | 2.5 | 12 | 3.6 | 4.0 | 20 | 15 |
| CWTMini/3 | 10 | 600 | 5.0 | 10 | 1.8 | 2.0 | 20 | 15 |
| CWTMini/6 | 5.0 | 1.2k | 10 | 10 | 0.8 | 0.9 | 20 | 15 |
| CWTMini/15 | 2.0 | 3.0k | 25 | 8.0 | 0.4 | 0.5 | 20 | 15 |
| CWTMini/30 | 1.0 | 6.0k | 40 | 7.0 | 0.25 | 0.3 | 20 | 15 |
| CWTMini/60 | 0.5 | 12k | 40 | 5.0 | 0.2 | 0.2 | 20 | 15 |
| CWTMini/150 | 0.5 | 30k | 40 | 5.0 | 0.1 | 0.1 | 20 | 15 |
| CWTMini/300 | 0.1 | 60k | 40 | 5.0 | 0.05 | 0.05 | 20 | 15 |
| CWTMini/600 | 0.05 | 120k | 40 | 5.0 | 0.03 | 0.02 | 20 | 15 |
| CWTMini/1500 | 0.02 | 300k | 40 | 5.0 | 0.03 | 0.02 | 20 | 15 |
| 型号 | 灵敏度 (mV/A) | 峰值电流 (A) | 峰值di/dt (kA/μs) | 噪声 (mVp-p) | 衰减 (%/ms) | 低频带宽 (-3dB)Hz | 高频带宽 (-3dB)MHz | |
| CWT-经典款系列 | 300mm线圈 | 700mm线圈 | ||||||
| CWT/3N | 20 | 600 | 2.0 | 14 | 0.9 | 1.0 | 10 | 5 |
| CWT/6 | 5.0 | 1.2K | 8.0 | 12 | 0.9 | 1.0 | 16 | 10 |
| CWT/15 | 2.0 | 3.0K | 20 | 7.0 | 0.7 | 0.8 | 16 | 10 |
| CWT/30 | 1.0 | 6.0K | 40 | 3.5 | 0.5 | 0.6 | 16 | 10 |
| CWT/60 | 0.5 | 12K | 40 | 3.0 | 0.35 | 0.4 | 16 | 10 |
| CWT/150 | 0.2 | 30K | 40 | 3.0 | 0.2 | 0.2 | 16 | 10 |
| CWT/300 | 0.1 | 60K | 40 | 3.0 | 0.1 | 0.1 | 16 | 10 |
| CWTHF-抗干扰/高频型号 | ||||||||
| CWTHF/015 | 200 | 30 | 2.0 | 15 | 85 | 150 | 20 | 8 |
| CWTHF/03 | 100 | 60 | 4.0 | 11 | 78 | 105 | 20 | 8 |
| CWTHF/06 | 50 | 120 | 8.0 | 8.0 | 70 | 80 | 20 | 10 |
| CWTHF/1 | 20 | 300 | 20 | 6.0 | 50 | 50 | 20 | 10 |
| CWTHF/3 | 10 | 600 | 40 | 12 | 11 | 12 | 30 | 15 |
| CWTHF/6 | 5.0 | 1.2k | 80 | 12 | 5.5 | 6.0 | 30 | 15 |
| CWTHF/15 | 2.0 | 3.0k | 80 | 10 | 3.0 | 3.0 | 30 | 15 |
| CWTHF/30 | 1.0 | 6.0k | 120 | 10 | 1.5 | 1.5 | 30 | 15 |
| CWTHF/60 | 0.5 | 12k | 120 | 8.0 | 1.0 | 1.0 | 30 | 15 |
| CWTHF/150 | 0.2 | 30k | 120 | 5.0 | 0.8 | 0.8 | 30 | 15 |
| CWTHF/300 | 0.1 | 60k | 120 | 5.0 | 0.2 | 0.2 | 30 | 15 |
| CWTHF/600 | 0.05 | 120k | 120 | 5.0 | 0.06 | 0.05 | 30 | 15 |
| CWTHF/1500 | 0.02 | 300k | 120 | 5.0 | 0.035 | 0.03 | 30 | 15 |
| 型号 | 灵敏度 (mV/A) | 峰值电流 (A) | 噪声 (mVp-p) | 衰减 (%/ms) | 低频带宽 (-3dB)Hz | 峰值di dt(A/ns) | 高频带宽 (-3dB)MHz |
| CWTUM-S/015 | 200 | 30 | 20 | 85 | 150 | 2.0 | 30 |
| CWTUM-S/03 | 100 | 60 | 18 | 78 | 100 | 4.0 | 30 |
| CWTUM-S/06 | 50 | 120 | 12 | 70 | 75 | 8.0 | 30 |
| CWTUM-S/1 | 20 | 300 | 10 | 53 | 50 | 20 | 30 |
| CWTUM-S/3 | 10 | 600 | 12 | 11 | 12 | 40 | 30 |
| CWTUM-S/6 | 5.0 | 1.2k | 12 | 5.5 | 6.0 | 80 | 30 |
| CWTUM-S/15 | 2.0 | 3.0k | 10 | 2.8 | 3.0 | 100 | 30 |
| CWTUM-S/30 | 1.0 | 6.0k | 10 | 1.5 | 1.5 | 100 | 30 |
| CWTUM-S/60 | 0.5 | 12.0k | 8.0 | 1.0 | 1.0 | 100 | 30 |
| CWTUM-S/150 | 0.2 | 30.0k | 5.0 | 1.0 | 1.0 | 100 | 30 |
| 型号 | 灵敏度 (mV/A) | 峰值电流 (A) | 噪声 (mVp-p) | 跌落 (%/ms) | 低频带宽 (-3dB)Hz | 峰值di dt(A/ns) | 高频带宽 (-3dB)MHz |
| CWT UM 015 | 200 | 30 | 20 | 80 | 116 | 2.0 | 30 |
| CWT UM 03 | 100 | 60 | 20 | 65 | 67 | 4.0 | 30 |
| CWT UM 06 | 50 | 120 | 15 | 35 | 34 | 8.0 | 30 |
| CWT UM 1 | 20 | 300 | 15 | 9.0 | 9.2 | 20 | 30 |
| CWT UM 3 | 10 | 600 | 10 | 6.0 | 6.2 | 40 | 30 |
| CWT UM 6 | 5.0 | 1200 | 10 | 3.0 | 3.2 | 70 | 30 |
| CWT UM 15 | 2.0 | 3000 | 5.0 | 2.0 | 2.0 | 70 | 30 |
| CWT UM 30 | 1.0 | 6000 | 5.0 | 2.0 | 2.0 | 70 | 30 |
| 型号 | 灵敏度 (mV/A) | 峰值电流 (kA) | 噪声 (mVp-p) | 跌落 (%/ms) | LF(-3dB) 带宽Hz | 峰值di dt(A/ns) | HF(-3dB)带宽 (MHz)100mm |
| CWT Mini50HF 015 | 200 | 0.03 | 20 | 85 | 150 | 2.0 | 50 |
| CWT Mini50HF 03 | 100 | 0.06 | 18 | 78 | 100 | 4.0 | 50 |
| CWT Mini50HF 06 | 50 | 0.12 | 12 | 70 | 75 | 8.0 | 50 |
| CWT Mini50HF 1 | 20 | 0.3 | 9.0 | 53 | 50 | 20 | 50 |
| CWT Mini50HF 3 | 10 | 0.6 | 15 | 11 | 6.0 | 40 | 50 |
| CWT Mini50HF 6 | 5.0 | 1.2 | 15 | 5.5 | 6.0 | 80 | 50 |
| CWT Mini50HF 15 | 2.0 | 3.0 | 12 | 2.8 | 3.0 | 80 | 50 |
| 型号 | 灵敏度 (mV/A) | 峰值电流 (kA) | di/dt (kA/μs) | 噪声 (mVp-p) | 跌落 (%/ms) | 低频带宽 (3dB)Hz | 高频带宽 (3dB)MHz | |
| 300mm线圈 | 700mm线圈 | |||||||
| CWTHF 015 | 200 | 0.03 | 2.0 | 15 | 85 | 150 | 20 | 8 |
| CWTHF 03 | 100 | 0.06 | 4.0 | 11 | 78 | 105 | 20 | 8 |
| CWTHF 06 | 50 | 0.12 | 8.0 | 8.0 | 70 | 80 | 20 | 10 |
| CWTHF 1 | 20 | 0.3 | 20 | 6.0 | 50 | 50 | 20 | 10 |
| CWTHF 3 | 10 | 0.6 | 40 | 12 | 11 | 12 | 30 | 15 |
| CWT 3N | 10 | 0.6 | 4.0 | 12 | 0.9 | 1.0 | 16 | 10 |
| CWTHF 6 | 5.0 | 1.2 | 80 | 12 | 5.5 | 6.0 | 30 | 15 |
| CWT 6 | 5.0 | 1.2 | 8.0 | 9.0 | 0.9 | 1.0 | 16 | 10 |
| CWTHF 15 | 2.0 | 3.0 | 80 | 10 | 3.0 | 3.0 | 30 | 15 |
| CWT 15 | 2.0 | 3.0 | 20 | 7.0 | 0.7 | 0.8 | 16 | 10 |
| CWTHF 30 | 1.0 | 6.0 | 120 | 10 | 1.5 | 1.5 | 30 | 15 |
| CWT 30 | 1.0 | 6.0 | 40 | 5.0 | 0.5 | 0.6 | 16 | 10 |
| CWTHF 60 | 0.5 | 12 | 120 | 8.0 | 1.0 | 1.0 | 30 | 15 |
| CWT 60 | 0.5 | 12 | 40 | 3.0 | 0.35 | 0.4 | 16 | 10 |
| CWTHF 150 | 0.2 | 30 | 120 | 5.0 | 1.0 | 1.0 | 30 | 15 |
| CWT 150 | 0.2 | 30 | 40 | 3.0 | 0.2 | 0.2 | 16 | 10 |
| CWTHF 300 | 0.1 | 60 | 120 | 5.0 | 0.6 | 0.5 | 30 | 15 |
| CWT 300 | 0.1 | 60 | 40 | 3.0 | 0.1 | 0.1 | 16 | 10 |
| CWTHF 600 | 0.05 | 120 | 120 | 5.0 | 0.6 | 0.5 | 30 | 15 |
| CWT 600 | 0.05 | 120 | 40 | 3.0 | 0.06 | 0.05 | 16 | 10 |
| CWTHF 1500 | 0.02 | 300 | 120 | 5.0 | 0.6 | 0.5 | 30 | 15 |
| CWT 1500 | 0.02 | 300 | 40 | 3.0 | 0.035 | 0.03 | 16 | 10 |
| 型号 | 灵敏度 (mV/A) | 峰值电流(kA) | di/dt (kA/μs) | 噪声 (mVp-p) | 跌落 (%/ms) | 低频带宽 (3dB)Hz | 相位超前 @50Hz(deg) | 高频带宽 (3dB)MHz | |
| Standard Coils标准线固 | 300mm 线圈 | 700mm 线圈 | |||||||
| CWT03LF | 100.0 | 0.06 | 0.4 | 15.0 | 4.6 | 5.1 | 8.3 | 6.5 | 3.0 |
| CWT06LF | 50.0 | 0.12 | 0.8 | 15.0 | 2.3 | 2.6 | 4.2 | 6.5 | 3.0 |
| CWT1LF | 20.0 | 0.3 | 2.0 | 15.0 | 1.0 | 1.0 | 1.8 | 6.5 | 3.0 |
| CWT3LF | 10.0 | 0.6 | 4.0 | 15.0 | 0.5 | 0.55 | 0.85 | 6.5 | 3.0 |
| CWT6LF | 5.0 | 1.2 | 8.0 | 15.0 | 0.25 | 0.27 | 0.45 | 6.5 | 3.0 |
| CWT15LF | 2.0 | 3.0 | 11.0 | 15.0 | 0.1 | 0.11 | 0.18 | 6.5 | 3.0 |
| CWT30LF | 1.0 | 6.0 | 11.0 | 15.0 | 0.05 | 0.055 | 0.09 | 6.5 | 3.0 |
| CWT60LF | 0.5 | 12.0 | 11.0 | 15.0 | 0.025 | 0.022 | 0.045 | 6.5 | 3.0 |
| CWT150LF | 0.2 | 30.0 | 11.0 | 15.0 | 0.01 | 0.011 | 0.018 | 6.5 | 3.0 |
| CWT300LF | 0.1 | 60.0 | 11.0 | 10.0 | 0.007 | 0.008 | 0.012 | 6.5 | 3.0 |
| CWT600LF | 0.05 | 120.0 | 11.0 | 5.0 | 0.007 | 0.008 | 0.012 | 6.5 | 3.0 |
| CWT1500LF | 0.02 | 300.0 | 11.0 | 4.0 | 0.007 | 0.008 | 0.012 | 10.0 | 5.0 |
| Miniature Coils微型线圈 | |||||||||
| CWTO3LF | 100.0 | 0.06 | 0.4 | 16.0 | 10.2 | 11.0 | 18.6 | 5.0 | 4.0 |
| CWT06LF | 50.0 | 0.12 | 0.8 | 16.0 | 5.1 | 5.6 | 9.3 | 12.0 | 7.5 |
| CWT1LF | 20.0 | 0.3 | 2.0 | 15.0 | 2.2 | 2.3 | 4.0 | 12.0 | 7.5 |
| CWT3LF | 10.0 | 0.6 | 4.0 | 15.0 | 1.0 | 1.1 | 1.7 | 12.0 | 7.5 |
| CWT6LF | 5.0 | 1.2 | 8.0 | 15.0 | 0.5 | 0.55 | 0.85 | 12.0 | 7.5 |
| CWT15LF | 2.0 | 3.0 | 14.0 | 15.0 | 0.2 | 0.22 | 0.35 | 12.0 | 7.5 |
| CWT30LF | 1.0 | 6.0 | 14.0 | 15.0 | 0.1 | 0.11 | 0.18 | 12.0 | 7.5 |
| CWT60LF | 0.5 | 12.0 | 14.0 | 15.0 | 0.05 | 0.055 | 0.09 | 12.0 | 7.5 |
| CWT150LF | 0.2 | 30.0 | 14.0 | 15.0 | 0.02 | 0.022 | 0.035 | 12.0 | 7.5 |
| CWT300LF | 0.1 | 60.0 | 14.0 | 15.0 | 0.01 | 0.011 | 0.018 | 12.0 | 7.5 |
| CWT600LF | 0.05 | 120.0 | 14.0 | 10.0 | 0.007 | 0.008 | 0.012 | 12.0 | 7.5 |
